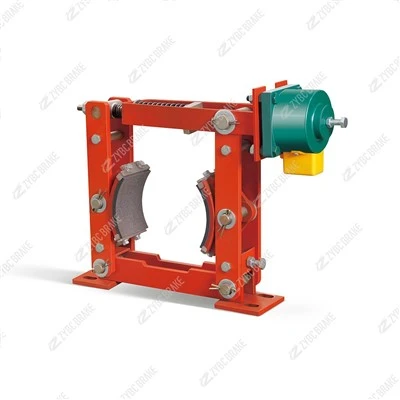

Elektromagnetne bubanj kočnice serije JZ300

TheElektromagnetna bubanj kočnica serije JZ300je normalno-zatvoreni,-opružni, AC elektromagnetni-otpušteni uređaj za teške-kočenje. U potpunosti je u skladu saJB/ZQ4388-86(dimenzije priključka i parametri kočnog momenta) iJB/T7685-2006(tehnički zahtjevi), sa nominalnim momentom kočenja koji odgovara srednje-i-scenarijima teškog opterećenja. Njegove osnovne prednosti uključuju samopodmazivanje šarki, zamjenjive kočione papučice i pouzdane-sigurne performanse, što ga čini širokom primjenom u ne-eksplozivnim okruženjima kao što su dizalice, lučke mašine, metalurška oprema, rudarske mašine i pumpne jedinice naftnih polja.

Osnovne tehničke specifikacije

Parametar	Standardna vrijednost	Bilješke
Brake Type	Normalno-zatvorena elektromagnetna bubanj kočnica (opružno kočenje, elektromagnetno otpuštanje)	Bezbjedno{0}}: automatsko kočenje pri gubitku snage (kritično za sigurnost opterećenja)
Nazivni prečnik bubnja	300 mm	Odgovara specifikacijama bubnja opreme srednje{0}}do-teške opreme
Nazivni kočni moment	800–1200 N·m	Podesivo preko prednaprezanja opruge; prilagođava se povremenom/kontinuiranom radu (JC=25%–100%)
Radni napon	AC 380V/50Hz	Kompatibilan sa standardnim industrijskim električnim mrežama; nije potrebna dodatna konverzija napona
Zazor kočione papučice	0,8–1,2 mm	tvornički{0}}set; osigurava da nema trenja između cipele i bubnja za vrijeme otpuštanja
Struktura frikcione cipele	Zakovan tip (standard); klip-na integralni tip (opciono)	Odredite tip klipa- prilikom naručivanja radi brže zamjene
Konfiguracija swing šarke	Samopodmazujući{0}}ležajevi	Nije potrebno ručno podmazivanje; efikasnost prijenosa Veća ili jednaka 95%, vijek trajanja Veći ili jednak 5 godina
Zaštitna klasa	IP54	Otporan na prašinu i vodu-otporan; prilagodljiv vlažnom/prašnjavom industrijskom okruženju
Radni uslovi	- Temperatura okoline: -20 stepeni -+40 stepen - Relativna vlažnost: Manja ili jednaka 90%- Nadmorska visina: Manja ili jednaka 2000m- Nema eksplozivnih/korozivnih plinova ili provodljive prašine	U skladu sa općim zahtjevima okruženja teške{0}}industrije
Ugradne dimenzije ključa (mm)	Udaljenost centra montaže: 450; Ukupna dužina: 780; Širina kočione papuče: 160	Standardizovano po JB/ZQ4388-86 za univerzalnu montažu
Težina (bez elektromagnetne zavojnice)	~65 kg	Robusna struktura za teške-operacije

Ključne strukturne i funkcionalne karakteristike

Fail-Siguran normalno{1}}MehanizamUsvaja osnovnu logiku"opružno kočenje (-isključeno) + elektromagnetno otpuštanje (-uključeno)"(Sažeci 1, 4, 6). Kada je elektromagnetski zavojnica bez{4}}napona, opruge visoke{5}}kompresije pokreću kočione papučice da čvrsto stežu bubanj od 300 mm, stvarajući 800–1200 N·m kočionog momenta kako bi spriječili klizanje opreme ili pad tereta. Kada je pod naponom, zavojnica stvara magnetnu silu da povuče armaturu i mehanizam poluge, savladavajući silu opruge i odvajajući cipele od bubnja-osiguravajući nesmetan rad opreme.

Nisko-Samopodmazivanje- šarkiSve glavne šarke su opremljene sa-ležajima od legure koji se samopodmazuju (Sažetak 1). Tokom rada, ležajevi formiraju stabilan uljni film kako bi se smanjilo trenje i habanje, eliminirajući potrebu za redovnim punjenjem mašću. Ovo ne samo da smanjuje opterećenje održavanja već i produžava vijek trajanja kočnice, čineći je pogodnom za udaljene ili teške-održavanje scenarija (npr. rudarske mašine, pumpne jedinice naftnih polja).

Dual-opcija Friction Shoes za svestranost

Standardne cipele sa zakovicama: Fabrički{0}}opremljen sa zakovanim kočionim papučama (kompozitni materijal bez azbesta-), sa visokim koeficijentom trenja (većim ili jednakim 0,38) i stabilnim performansama pri velikim opterećenjima.

Opcionalni klip-na cipele: Za scenarije koji zahtijevaju čestu zamjenu (npr. visoko-start{{3}zaustavljanje transportera), kopča-na integralnim cipelama se može odabrati. Zamjena traje manje od ili jednako 10 minuta (nema potrebe za rastavljanjem kočionog kraka), smanjujući vrijeme zastoja za 50% u odnosu na tipove sa zakovicama (sažetak 1).

{0}}Elektromagnetna kontrola koja štedi energijuElektromagnetna zavojnica usvaja a"pobuda jakom strujom + održavanje slabe struje"način rada (Sažetak 6). Kada se kočnica otpusti, zavojnica prvo koristi jaku struju da brzo privuče armaturu (manje od ili jednako 0,3 sekunde), a zatim prelazi na slabu struju kako bi održala stanje-smanjujući potrošnju energije za ~30% u poređenju sa dizajnom s konstantnom jakom strujom, što je idealno za dugotrajnu-opremu (npr. transportne trake, pumpne jedinice).

Robusna konstrukcijaTelo kočnice, poluga i baza su napravljeni od Q235 čelika visoke{0}}vrste, koji izdržava udarne sile tokom kočenja u nuždi. Veze između komponenti (npr. poluga i šarka) koriste visoko-istrošene klinove vratila, osiguravajući fleksibilnu rotaciju bez zaglavljivanja čak i pod vibracijama (pogodno za građevinske mašine, lučke dizalice).

Princip rada

JZ300 radi na osnovu koordinacije elektromagnetne sile i sile mehaničke opruge, slijedeći tri osnovna koraka (sažeci 4, 5, 6):

Power-Po puštanju (rad opreme)Kada upravljački sistem napaja struju, elektromagnetna zavojnica prvo prima jaku struju da brzo uzbudi i privuče armaturu. Armatura pokreće 螺杆 (šip zavrtnja) da gurne ručicu kočnice, savladavajući silu pred{1}}pritezanja opruge kompresije. To uzrokuje da se dvije kočione ruke zakreću prema van, odvajajući tarne papuče od bubnja od 300 mm (razmak 0,8–1,2 mm). Zavojnica se tada prebacuje na slabu struju kako bi održala privučeno stanje armature, a oprema radi normalno.

Kočenje-isključeno (zaustavljanje/hitno)

Normalno zaustavljanje: Kada oprema treba da se zaustavi, napajanje zavojnice se prekida. Magnetna sila nestaje, a kompresijska opruga se momentalno odbija, povlačeći ručicu kočnice prema unutra. Papuče za trenje pričvršćuju rotirajući bubanj, pretvarajući kinetičku energiju u toplinu (rasipanu u zrak) kroz trenje-generirajući 800–1200 N·m obrtnog momenta za glatko usporavanje opreme.

Kočenje u slučaju nužde: U slučaju iznenadnog nestanka struje, zavojnica odmah gubi struju. Opruga pokreće cipele da stegnu bubanj za manje od ili jednako 0,5 sekundi, sprečavajući klizanje tereta (npr. kuke za kran) ili odlet opreme (npr. bubnjevi pumpne jedinice naftnog polja).

Reset & Clearance OdržavanjeNakon kočenja, povratna opruga (ugrađena u šarku) gura polugu i armaturu nazad u početni položaj, spremni za sljedeći ciklus otpuštanja. Fabrički-podešena papuča-razmak bubnja (0,8–1,2 mm) održava se graničnom strukturom poluge, izbjegavajući ručno podešavanje tokom normalne upotrebe.

Tipične primjene

Usklađen sa scenarijima primjene serije JZ (sažeci 1, 4, 5), JZ300 se široko koristi u:

Mašine za dizanje i transport

Mostne dizalice, portalne dizalice i dizalice sa strelicama: Pruža kočenje mehanizama za podizanje i kretanje, osiguravajući stabilnu kontrolu teških tereta (npr. čelične ploče, kontejneri) tokom uspona/spuštanja i sigurno parkiranje.

Električne dizalice i vitla: Visok moment kočenja (800–1200 N·m) upravlja inercijom opterećenja tokom naglih zaustavljanja, sprečavajući proklizavanje.

Lučka i metalurška oprema

Lučke kontejnerske dizalice, rukovaoci rasutih tereta: Prilagođava se prašnjavim, vlažnim lučkim okruženjima (IP54 zaštita) i obrađuje visoko{1}}cikluse pokretanja{2}}zaustavljanja tokom utovara/istovara.

Metalurške valjaonice, mašine za punjenje visokih peći: Podnosi visoke temperature okoline (-20 stepeni -+40 stepeni) i otporan je na smetnje prašine, osiguravajući stabilno kočenje tokom proizvodnje čelika.

Naftne i rudarske mašine

Jedinice za pumpanje naftnih polja{0}}bubnja: Elektromagnetni dizajn koji štedi energiju-smanjuje dugotrajnu-potrošnja energije; samopodmazujući šarke prilagođavaju se uslovima održavanja udaljenih naftnih polja (sažetak 4).

Rudnički trakasti transporteri, rudnički namatači: Dizajn-sigurni od kvara sprečava preokret transportera ili prekoračenje brzine namotača, osiguravajući sigurnost podzemnog rada.

General Industrial Machinery

Trakasti transporteri{0}}za teške uslove rada (ugalj, cement): konstantni kočni moment izbjegava "gomilanje" materijala tokom zaustavljanja; kopče-na cipelama (opciono) olakšavaju-održavanje na gradilištu.- 启闭机 (dizalice za kapije) za projekte zaštite vode: Robusna struktura otporna je na vanjske vremenske uvjete, osiguravajući pouzdano kočenje za podizanje/spuštanje kapije.

Smjernice za instalaciju i održavanje

Ključne tačke instalacije

Priprema bubnja: Uvjerite se da bubanj od 300 mm ima hrapavost površine manju ili jednaku Ra 1,6 μm, izlijevanje manje od ili jednako 0,15 mm i da nema mrlja od ulja (očistite odmašćivačem ako je kontaminirano). Tvrdoća bubnja bi trebala biti veća ili jednaka HB 280 kako bi se izbjeglo prekomjerno trošenje cipela.

Zahtjev za poravnanje: Poravnajte središnju liniju kočnice sa osom bubnja (odstupanje manje od ili jednako 0,3 mm) pomoću nivelete. Greška ravnosti osnove mora biti manja ili jednaka 0,5 mm/m kako bi se spriječio neravnomjeran kontakt cipela.

Električni priključak: Povežite zavojnicu na AC 380V napajanje, sa namenskim kontrolnim prekidačem (za implementaciju konverzije jake/slabe struje). Osigurajte otpor uzemljenja manji od ili jednak 4 Ω i otpor izolacije zavojnice veći ili jednak 1 MΩ (testirajte megoommetrom).

Clearance Check: Nakon instalacije, ručno testirajte ciklus otpuštanja/kočenja 3-5 puta. Uvjerite se da je zazor bubnja - 0,8–1,2 mm; podesite predopterećenje opruge ako je moment nedovoljan.
