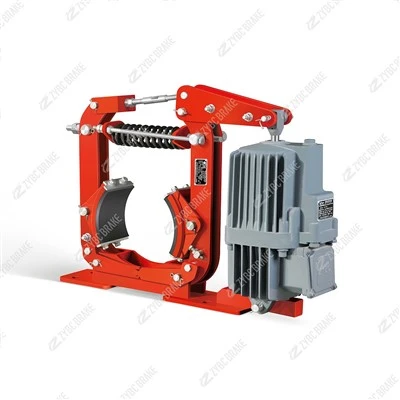

YWZ8-A serija bubanj kočnica - YWZ8-160/E23A

TheYWZ8-160/E23Aje industrijska bubanj kočnica visokih{0}}srednjih-kočnica koja pripada nadograđenoj YWZ8-seriji, dizajnirana za pouzdano usporavanje, zadržavanje-opterećenja i kontrolu sigurnosti u hitnim slučajevima malih-do srednje rotirajućih mašina. Klasificiran kao aSigurno-sigurno, opruga-uključena, elektro-hidraulično otpuštena kočnica, ima osnovne prednosti serije YWZ8 (poboljšano rasipanje topline, strukturalna krutost) plus optimizacije tipa "A-" (poboljšana otpornost na koroziju, modularno održavanje i kompatibilnost potisnika). Oznaka modela (YWZ8-160/E23A) pojašnjava njegove osnovne parametre: "YWZ8-A" za nadograđenu seriju bubanj kočnica 8. generacije, "160" za prečnik bubnja kočnice (160 mm), "E23A" za prilagođeni elektro-hidrotehnički sistem E23A YWZ8-A kompatibilnost), i pridržava se strogih standarda industrijske sigurnosti i performansi. Široko se koristi u općoj industriji, metalurgiji, logistici i lakom rudarstvu, osigurava siguran rad pod opterećenjem od 150-500 tona i teškim radnim uvjetima (visoka frekvencija, prašina, vlaga i temperaturne fluktuacije). Ispod je detaljan pregled njegovih osnovnih atributa, principa rada, ključnih karakteristika, tipičnih aplikacija i tehničkih specifikacija:

1. Interpretacija modela i osnovna funkcija

Kod modela YWZ8-160/E23A direktno odražava njegove nadogradnje dizajna, odgovarajuće komponente i opseg performansi, omogućavajući brzo uparivanje opreme:

Model Segment	Značenje
YWZ8-A	Unaprijeđena serija bubnjastih kočnica 8.-("A"=poboljšana otpornost na koroziju, modularni dizajn, kompatibilnost s namjenskim potisnikom)
160	Prečnik bubnja kočnice: 160 mm (bubanj srednje-veličine za laka-do-srednja opterećenja)
E23A	Odgovarajući namjenski elektro-hidraulični potisnik: E23 varijanta ("A"=optimiziran za raspored poluga serije YWZ8-A i tačke montaže)

Njegove osnovne funkcije ciljaju na visoku{0}}pouzdanost, sigurnost i efikasnost za mašine srednjeg{1}}radnog opterećenja, rješavajući nadograđene industrijske zahtjeve:

Visoko{0}}kočenje visoke frekvencije: Glatko usporava ili zaustavlja mašine tokom čestih ciklusa pokretanja{0}}zaustavljanja (npr. logistički transporteri, isprekidana vitla) bez termičkog bledenja.

Hitno zaustavljanje: Brzo se uključuje u gubitak snage, kvar potisnika ili prekoračenje brzine (veće ili jednake 110% nazivne brzine) kako bi spriječio bijeg mašine i izbjegao prosipanje materijala ili oštećenje opreme.

Držanje statičkog opterećenja: Osigurava srednja opterećenja (npr. 3-12 tona podignute robe, transportnog materijala) tokom zastoja, održavanja ili nestanka struje-osiguravajući nultu slučajnu pomjeranje.

Rad otporan na koroziju-: Prilagođava se vlažnim, prašnjavim ili blagim korozivnim okruženjima (npr. priobalna logistička dvorišta, cementare) putem A-tipa anti-nadogradnje protiv korozije.

2. Princip rada

YWZ8-160/E23A radi na aprincip sigurnosti od otkaza (sila opruge za kočenje, elektro-hidraulični potisak za otpuštanje), naslijeđujući prednosti upravljanja toplinom serije YWZ8 uz optimizaciju prijenosa sile za nadogradnje tipa A-. Njegov radni ciklus uključuje tri ključna stanja:

2.1 Uključivanje kočnice (sigurnosno stanje)

Kada mašina miruje, u slučaju nužde ili je isključena, unutrašnje opruge visoke{0}}natezanja (legirani čelik 60Si2MnA) šire se prema van.

Opruge guraju dvije kočione papuče u obliku luka da se zakreću prema van, pritišćući tarne jastučiće otporne na visoku -temperaturu{2}} čvrsto uz unutrašnji zid rotirajućeg kočionog bubnja.

Trenje između pločica i bubnja stvara stabilan kočioni moment (200–320 N·m), koji se odupire rotaciji bubnja-bilo zaustavljanju spojene osovine ili držanju u nepokretnom stanju.

2.2 Otpuštanje kočnice (radno stanje)

Kada mašina treba da radi, aktivira se odgovarajući E23A elektro-hidraulični potisnik. Potisni uređaj pretvara električnu energiju u linearni hidraulički potisak (230 N) preko svoje unutrašnje centrifugalne pumpe i cilindra.

Ovaj potisak povlači integrirani modularni mehanizam poluge (optimizacija tipa A-), komprimirajući unutrašnje opruge i uvlačeći papučice kočnice prema unutra. Precizan razmak od 0,3–0,6 mm se stvara između jastučića i bubnja-minimizirajući trenje i gubitak energije.

Bubanj kočnice se slobodno okreće sa osovinom mašine, omogućavajući normalan rad (npr. kretanje transportera, podizanje vitla).

2.3 Hitni odgovor (stanje greške)

U slučaju gubitka snage, curenja ulja iz potisnika ili isključivanja u nuždi, potisak potisnika se trenutno raspršuje.

Kompresovane opruge se odbijaju za manje od ili jednako 0,3 sekunde, pokrećući papučice kočnice da ponovo-pritegnu bubanj-brzo aktiviraju kočnicu kako bi zaustavile mašinu i eliminisale sigurnosne opasnosti.

3. Osnovna struktura i ključne komponente

YWZ8-160/E23A ima nadograđeni modularni dizajn sa četiri kritična podsistema, fokusirajući se na otpornost na koroziju, rasipanje topline, izdržljivost i mogućnost održavanja (nadogradnja jezgre tipa A):

3.1 Sklop kočionog bubnja i papučice (frikciono jezgro)

Brake Drum: prečnik 160 mm, od sivog liva HT300 (visoke čvrstoće, dobro odvođenje toplote) sa kaljenom unutrašnjom površinom (tvrdoća HB 220–260). Ima integrirana radijalna rebra za disipaciju topline (6-10 rebara) za ubrzanje oslobađanja topline tokom visoko-kočenja, izbjegavajući termičku deformaciju. Bubanj je montiran na osovinu mašine preko konusne brave ili otvora za ključ za sigurnu vezu.

Kočione papuče: Dvije čelične cipele u obliku luka (materijal: Q355) sa zadebljanim rebrima (8 mm) za otpornost na deformacije. Svaka cipela je obložena keramičkom{4}}kompozitnom frikcionom podlogom (debljine: 14 mm) sa niskom stopom habanja, visokom{6}}otpornošću na temperaturu (do 350 stepeni) i stabilnim koeficijentom trenja.

Shoe Hinge: Šarka od livenog čelika sa samo-podmazujućim mesinganim čaurama (A-nadogradnja: premaz otporan na koroziju-otporni na čahure) koji osigurava glatko ljuljanje i smanjuje habanje-produžujući vijek trajanja za 30% u poređenju sa standardnim modelima YWZ8.

3.2 Mehanizam aktivacije i opruge (Power Core)

Odgovarajući E23A Electro{1}}Hidraulični potisnik: Namijenjeno za YWZ8-seriju, pruža 230 N linearnog potiska. Integriše trofazni AC motor (380V/50Hz, snaga: 0,18 kW), centrifugalnu pumpu visoke efikasnosti i zatvoreni cilindar sa FKM zaptivkama (otpornim na starenje ulja i koroziju). Interfejs za montažu potisnika optimiziran je za raspored poluge YWZ8-A, osiguravajući savršeno poravnanje i prijenos sile.

Compression Springs: Dve opruge od legiranog čelika visoke - 60Si2MnA (prečnik: 14 mm) raspoređene simetrično da obezbede ujednačenu silu stezanja (4,0–5,5 kN). Šestougaona matica za podešavanje na sjedištu opruge omogućava fino-podešavanje kočionog momenta kako bi odgovarao različitim zahtjevima opterećenja.

Modularni polužni mehanizam (nadogradnja tipa A-): Dvije čelične poluge (materijal: 45# čelik, debljina: 7 mm) sa zavarenim armaturnim pločama i odvojivim spojnim točkama. Stožer poluge koristi zapečaćeni kuglični ležaj (ispunjen mašću otpornom na koroziju-) za smanjenje trenja i poboljšanje efikasnosti otpuštanja-omogućujući laku zamjenu komponenti poluge bez rastavljanja cijele kočnice.
