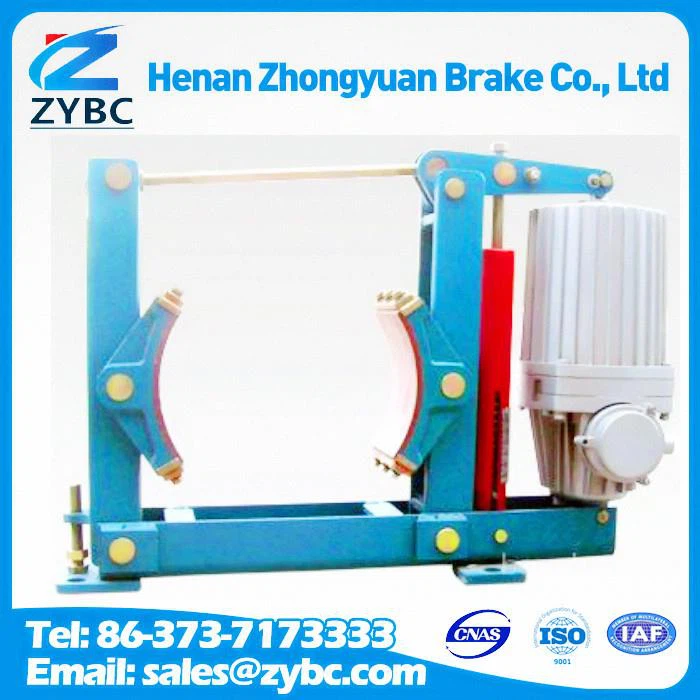

Elektro hidraulična bubanjska kočnica TKG

Uvod u kompaniju:

Henan Zhongyuan Brake Co, Ltd je fabrika posebne opreme za dizalice i dizalice. Trenutno fabrika proizvodi kran DRUM BRAKES TKG serije (TKG-160, TKG-200, TKG-300, TKG-400, TKG-500), serije TEH-HIDRAULIČNI POGONI TE-30, TE-50, TE-80 ) za bubanjske kočnice i otporne kutije BR6F serije (B6, BRF, BK analog).

Opis proizvoda:

Kočnica TKG-300 V2 dizalica za utovar winch-a 251.11.00.000-01 konstrukcija i montaža kranske grane DEK-251, DEC-321 DEC-401 DEC-631 "-Chelyabinets" - postavljena sa leve i desne strane mehanizma povezanog sa jednim sa svakom svojom opremom, prenosom obrtnog momenta sa elektromotora, a sa druge strane sa sklopom bubnja za namotavanje konopa za dizanje. Inhibicija ovog sistema neophodna je za zaustavljanje i držanje tereta podignute kranom na određenoj visini. Kod kočenja uređaja TAG-300U2 potrebno je pričvršćiti i držati kutiju 2511-16-1.01 kočione pločice svoj dio mehanizma koji je dio četke za prijenos prstena 251.11.08.000, koji je spojen na polovinu spojnice 06.01.2511.

Kočnica TAG-300U2 ima pogon (380 V, 3 faze, 50 Hz), mehanizam za aktiviranje mehanizma za kočenje i oslobađanje kočionog koluta 2511-16-1.01 - elektrohidraulično.

Čapovi TIP TAG

Zatvarači su dizajnirani da zaustave i drže mehanizme osovine (uglavnom od mašina za rukovanje materijalima) u stanju kočenja sa neoperativnim pogonom. Montirano vertikalno horizontalnom osovinom na mehanizmima kočionih kolutova koji rade u okolnostima rizika od požara. Kada su instalirani na mehanizme koji rade na otvorenom, moraju biti zaštićeni kućištem od pada kiše i dejstva sunčevog zračenja.

Osnovne specifikacije i karakteristike, ukupne i montažne dimenzije. Parametri kočenja elektrohidraulični potisci. TKG-160 200-TCG-TCG 300 TCG 400 TCG 500, obrtni moment, Nm, najmanje 100 300 800 1500 2500 prečnik kotača, mm 160 200 300 400 500 Tip taster FC-30 FC-30 FC -50 FC- 80 FC-80 Nominalni napon V 380 380 380 380 380 frekvencija, Hz 50 50 50 50 50 Potrošnja energije, W, ne više od 160 160 250 370 370 Prosečna sila na potisnu šipku, H 300 300 500 800 800 Proceedings a pusher šipka, mm 32 32 65 65 65 Težina kočnice, kg 30 34 68113188.

Struktura i princip rada.

Kočnica se sastoji od mehanizma kočione poluge, a mehanizam elektrohidrauličnog kočenja ručice potisne se od sledećih glavnih delova: baza na kojoj se ruke drže čeljustima, podešavaju ekscentri i opružni štap. Na klipu u mirovanju pod dejstvom spojne opruge pritiskom podloge na površinu kočionog diska. Kada potisnik gura svoju klipu prema gore, ručice, oslobođene dejstva proleća, razdvajaju rastormažhivaya kolut. Dezinhibicija se završava kada šipka klipa vrši gornji položaj. Režim elektrohidrauličnog gurača dozvoljeni broj uljnih maraka za različite temperature okoline određuje se pomoću tahografa koji se montira na kočnicu.

TAG kočnica se koristi u skoro svim ruskim toranjima i mostnim dizalicama, posebno u kretanju uređaja i mehanizama za dizanje dizalica, svestran i može se koristiti u bilo kojoj aranžmanu gdje je potrebno držati vratilo stacionarno. Sada je teško pronaći moderan vitlo ili mehanizme koji koriste menjače gde se ne bi koristila TCH kočnica. Isporučuje se u kompletu s serijama tuljaka i gorivih ćelija dizajniranih da drže vratila i motore vratila u zaključanom stanju. Okvir predstavlja kompletan deo bez mehaničkog potiskača. Funkcija drži prečnik kočnice za dezinbekciju od 100 do 800 mm, nakon primjene napona. Kada se ugrađuje u mrežu potisnih uređaja, koristi se pomeranjem udara štapa do poluge tako što se gurači podmetači koji drže remen. Trajnost mehanizma zavisi od učestalosti njegove upotrebe i obično je od tri do šest godina, nakon ovog perioda se dešava i deformacija glavnih pokretnih dijelova, zbog čega ne može pravilno da obavlja svoje funkcije. Cena TAG kočnice zavisi od potiskača koji je montiran na kočnicu, jer je sada bilo dosta kineskih i ruskih dobavljača ovih proizvoda. Shodno tome, cijene čelika za različite potisnike koji određuju kvalitet montaže i vek trajanja tegljača.

Uzroci neuspjeha potisnog čelika razlikuju se i mogu se sastojati u isticanju ulja, nepravilnom naponu linije i proizvodnim oštećenjem iscrpljenog radnog veka. Kočione pločice gube svojstvo zbog habanja i mogu se potpuno ili delimično zamijeniti promjenom jastuka. Kočione kočnice za kočnice su isporučene sa frikcionom oblogom, koja čvrsto drži mehanizam osovine pod dejstvom sile trenja.

Kočiona TKG-100, kočnica TKG-160 i kočnica TKG-200 mogu se opremiti s tasterima serije TE-16, TE-25 i TE-30 kočnica TKG-300 opremljena samo sa tasterima TE-50 kočnica TKG-400, 500 opremljeni samo tasterima TE-80 TKG-kočnica 600 može biti opremljena sa tasterima TE-150, TE-160 i TE-200 kočnicom TKG-700 opremljenim sa tasterima samo TE-200 Ex kočioni TAG kompletirani tasterima serije RV i MRI.

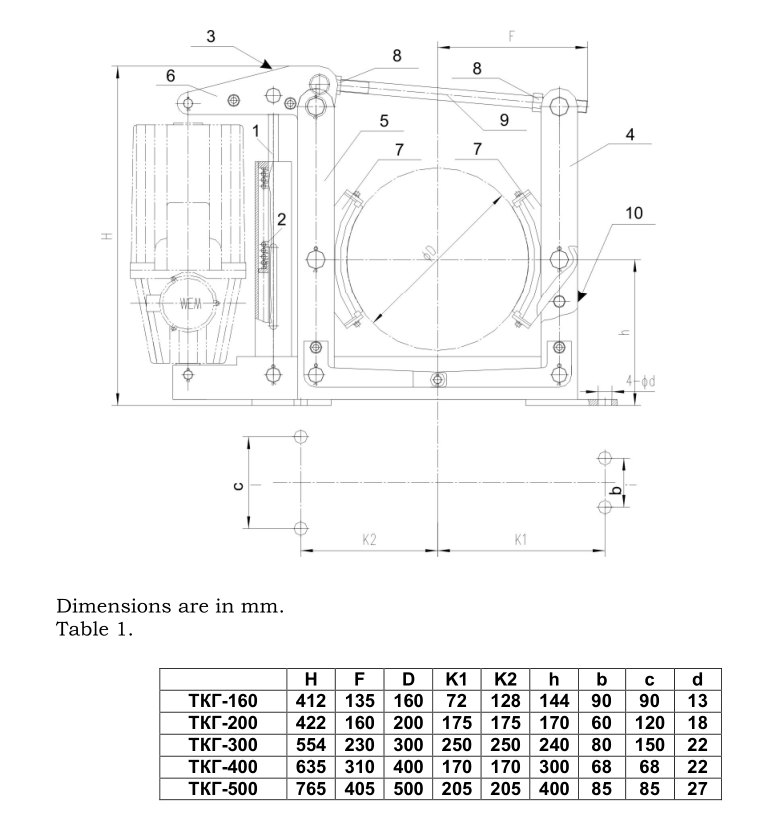

Dimenzija TKG kočnice

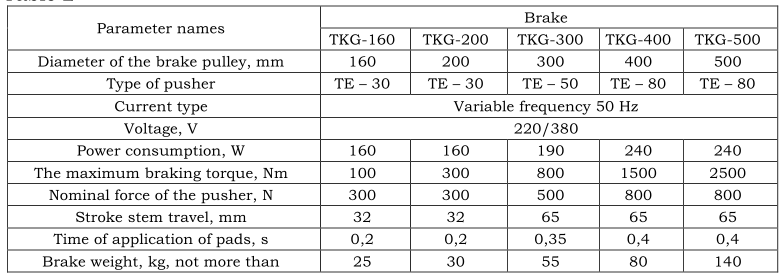

Tehnički parametar TKG kočnice
