Elektro-hidraulične bubanj kočnice serije YWZ4

Osnovni parametri:
Model proizvoda: YWZ4-160, YWZ4-200, YWZ4-250, YWZ4-315, YWZ4-400, YWZ4-500, YWZ4-630, YWZ4-710, YWZ4-800
Primjenjivi promjer kotača: 160-800 mm
Kočioni moment: 80-12000Nm

Pošaljite upit

Opis

Elektro-hidraulične bubanj kočnice serije YWZ4

Široko se koristi u usporavanju i zaustavljanju (održavanju) kočenja različitih mehanizama u raznim dizanjem i transportu, transportu kaiševima, utovaru i istovaru luka, metalurgiji i građevinskim mašinama sa zahtjevima za zaštitu od eksplozije.

Uslovi rada:

Nadmorska visina:<>

Temperatura okoline: -20 ° C ~ +40 ° C;

Relativna vlažnost: ≤90%;

Sistem rada: isprekidan (S3-60%) i kontinuiran (S1);

Napon napajanja: trofazni AC, AC380 50Hz (drugi nivoi snage mogu se prilagoditi prema potrebi);

Ako imate posebne zahtjeve, recite nam svoje potrebe prilikom postavljanja upita.

Detalji o proizvodu

YWZ4

Značenje modela

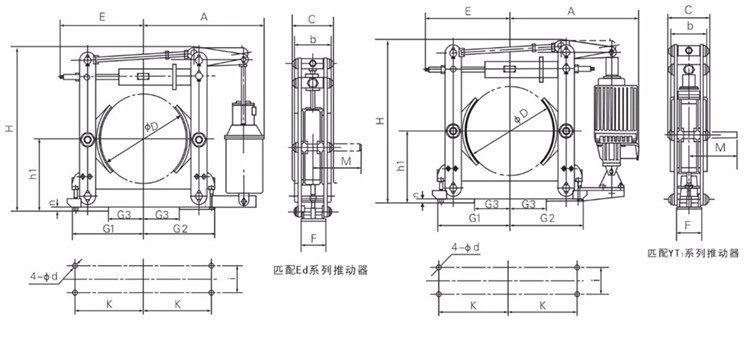

Tehnički parametar

Napomena: Kočnica serije YWZ4 odgovara Ed Thrusteru

Tip kočnice	Tip potisnika	Kočni moment (Nm)	Dimenzije (mm)																Težina (kg)
Tip kočnice	Tip potisnika	Kočni moment (Nm)	A	b	C	D	d	E	F	G1	G2	H	h1	i	K	M	n	G3	Težina (kg)
YWZ4- 100/E23	Ed 23/5	40	320	70	160	100	13	130	75	125	125	377	100	40	110	144	6	50	21
YWZ4-150/E23	Ed 23/5	100	347	90	160	150	17	175	100	170	170	437	140	60	150	144	8	70	25
YWZ4-150/E30	Ed 30/5	120	347	90	160	150	17	175	100	170	170	461	140	60	150	144	8	70	29
YWZ4- 200/E23	Ed 23/5	200	430	90	160	200	17	210	100	195	195	468	170	60	175	156	8	95	31
YWZ4- 200/E30	Ed 30/5	230	430	90	160	200	17	210	100	195	195	468	170	60	175	156	8	95	34
YWZ4-300/E30	Ed 30/5	320	529	140	160	300	22	290	130	275	275	595	240	80	250	213	10	125	65
YWZ4- 300/E50	Ed 50/6	630	529	140	190	300	22	290	130	275	275	595	240	80	250	213	10	125	78
YWZ4- 300/E80	Ed 80/6	750	529	140	190	300	22	290	130	275	275	595	240	80	250	213	10	125	79
YWZ4- 400/E50	Ed 50/6	1000	664	180	220	400	22	370	180	350	350	764	320	130	325	275	12	190	128
YWZ4- 400/E80	Ed 80/6	1600	664	180	220	400	22	370	180	350	350	764	320	130	325	275	12	190	130
YWZ4- 400/E121	Ed 121/6	2000	664	180	240	400	22	370	180	350	350	764	320	130	325	275	12	190	150
YWZ4- 500/E121	Ed 121/6	2500	713	200	250	500	22	440	200	405	405	919	400	150	380	310	16	225	210
YWZ4- 500/E201	Ed 201/6	3600	713	200	250	500	22	440	200	405	405	919	400	150	380	310	16	225	210
YWZ4- 600/E121	Ed 121/6	3200	848	240	315	600	26	555	220	500	500	1095	475	170	475	400	18	250	390
YWZ4- 600/E201	Ed 201/6	5000	848	240	315	600	26	555	220	500	500	1095	475	170	475	400	18	250	390
YWZ4- 700/E201	Ed 201/6	8000	978	280	390	700	34	600	270	575	575	1251	550	220	540	495	25	315	465
YWZ4- 700/E301	Ed 301/12	8650	978	280	390	700	34	600	270	575	575	1251	550	220	540	495	25	315	466
YWZ4- 800/E301	Ed 301/12	12500	1115	320	436	800	34	680	320	677	677	1417	600	240	620	556	25	367	885

Napomena: Kočnica serije YWZ4 odgovara YT1 potiskivaču

Tip kočnice	Tip potisnika	Kočni moment (Nm)	Dimenzije (mm)																Težina (kg)
Tip kočnice	Tip potisnika	Kočni moment (Nm)	A	b	C	D	d	E	F	G1	G2	H	h1	i	K	M	n	G3	Težina (kg)
YWZ4- 100/18	YT1-18z/2	40	269	70	137	100	13	130	75	125	125	384	100	40	110	144	6	50	20
YWZ4- 150/25	YT1-25z/4	100	307	90	154	150	17	175	100	170	170	437	140	60	150	144	8	70	26
YWZ4- 200/25	YT1-25z/4	200	347	90	154	200	17	210	100	195	195	437	170	60	175	156	8	95	30
YWZ4- 300/25	YT1-25z/4	320	447	140	160	300	22	290	130	275	275	590	240	80	250	210	10	125	63
YWZ4- 300/45	YT1-45z/5	630	459	140	178	300	22	290	130	275	275	590	240	80	250	210	10	125	70
YWZ4- 300/90	YT1-90z/8	750	510	140	210	300	22	320	130	275	275	690	240	80	250	210	10	125	80
YWZ4- 400/45	YT1-45z/5	1000	564	180	220	400	22	370	180	350	350	750	320	130	325	275	12	190	120
YWZ4- 400/90	YT1-90z/8	1600	595	180	220	400	22	370	180	350	350	750	320	130	325	275	12	190	130
YWZ4- 400/125	YT1-125z/10	2200	670	180	254	400	22	370	180	350	350	847	320	130	325	279	12	190	167
YWZ4- 500/90	YT1-90z/8	2500	670	200	250	500	22	440	200	405	405	919	400	150	380	310	16	225	210
YWZ4-500/125	YT1-125z/10	2650	692	200	254	500	22	440	200	405	405	940	400	150	380	310	16	225	220
YWZ4- 500/180	YT1-180z/12	3000	692	200	254	500	22	440	200	405	405	946	400	150	380	310	16	225	235
YWZ4- 600/90	YT1-90z/8	3200	805	240	315	600	26	555	220	500	500	1087	475	170	475	400	18	250	400
YWZ4- 600/125	YT1-125z/10	4500	827	240	315	600	26	555	220	500	500	1095	475	170	475	400	18	250	415
YWZ4- 600/180	YT1-180z/12	5000	827	240	315	600	26	555	220	500	500	1095	475	170	475	400	18	250	430
YWZ4- 700/180	YT1-180z/12	8000	957	280	390	700	34	600	270	575	575	1248	550	200	540	495	25	315	500
YWZ4- 800/180	YT1-180z/12	10000	1094	320	436	800	34	680	320	677	677	1389	600	240	620	556	25	367	720
YWZ4- 800/320	YT1-320z/12	12500	1155	320	436	800	34	680	320	677	677	1389	600	240	620	556	25	367	885
