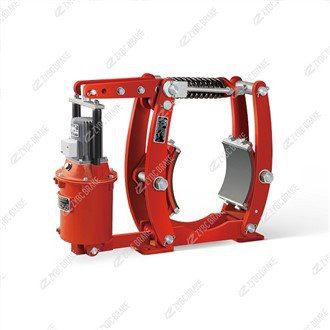

YWZ9-400/E121A ELEKTROHIDRAULIČKA I DUBANJ KOČNICA

Kada vozilo koči, klip cilindra točka gura kočionu papuču da pritisne kočioni bubanj, a kočioni bubanj se usporava trenjem, prisiljavajući točak da prestane da se okreće.

Struktura bubnja kočnice stražnjeg kotača prikazana je na sljedećoj slici, a to je neuravnotežena kočnica tipa cilindra kotača.

U kočnici, rotirajući dio je kočioni bubanj, koji je vijcima povezan s kotačem i rotira se s kotačem;

Pričvrsni dio je donja ploča kočnice 10, koja je postavljena na prirubnicu na kraju grede stražnje osovine. Donja ploča kočnice opremljena je dijelovima kočnice kao što su kočiona papuča 3 i sklop kočionog cilindra kotača

U kočionom bubnju, donji krajevi kočionih papučica 3 i kočionih tarnih ploča 12 s obje strane umetnuti su u odgovarajuće žljebove donje ploče kočnice 10, a gornji krajevi naslonjeni su na klipove kočionih cilindara kotača 9, a potporne tačke potisne šipke ručne kočnice 2 su u blizini gornjih potpornih tačaka, koje su zaglavljene u potisnoj šipki

Gornji dio kočione papuče zategnut je oprugama 5 i 4, a donji dio oprugom 8. Papuča kočnice je pritisnuta na donju ploču kočnice 10 kroz granični vijak, sjedište granične opruge 6 i graničnu oprugu. .

Prilikom kočenja, papučica kočnice je pritisnuta i pritisak kočione tečnosti ulazi u cilindar točka 9 točka, tako da se klip pomera prema van, gurajući kočionu papučicu 3 i tarnu ploču kočnice 12 da pritisnu kočioni bubanj prema van, tako da da točak usporava dok ne prestane da se okreće.

Tokom ručnog kočenja, ručica ručne kočnice se povlači, sajla ručne kočnice povlači šipku za povlačenje ručne kočnice 7 naprijed, a lijeva i desna kočiona papuča se odguruju i pritiskaju na kočni bubanj djelovanjem poluge potisne šipke

Kada je ručica ručne kočnice zaglavljena, kočiona papučica se pritisne na kočni doboš, koji postaje parkirna kočnica automobila.

Razmak između kočione papučice i kočionog bubnja se automatski podešava pomoću klina za podešavanje 1 koji je postavljen na potisnu šipku 2, a donji kraj klina za podešavanje je opremljen oprugom za podešavanje 13, koja povlači klin za podešavanje kako bi se automatski podesio jaz.
