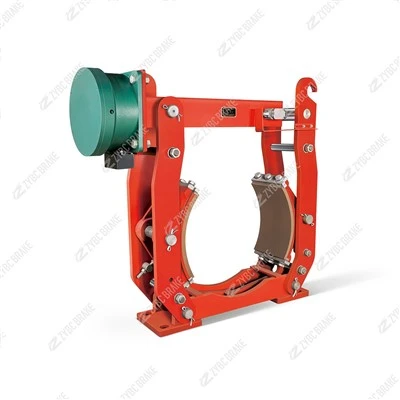

Elektromagnetna bubanj kočnica serije MW(Z) - MWZ160-80





MWZ160-80 je srednja-kočnica iz MW(Z) serije (MWZ označava poboljšanu varijantu otpornu na prašinu/vodootpornost), sa normalno zatvorenim,-sigurnim dizajnom sa kočenjem s oprugom i elektromagnetnim otpuštanjem. Kompaktan je, podesiv i prilagodljiv općim industrijskim okruženjima, sa osnovnim principima rada i primjenama kako slijedi:

1. Princip rada

Kočnica radi kroz koordinaciju elektromagnetnog namotaja i kompresionih opruga, pridržavajući se{0}}sigurne logike koja daje prioritet kočenju u kvarovima. Ključni procesi uključuju:

1.1 Uključivanje kočnice (zadano sigurnosno stanje)

Kada je oprema isključena, miruje ili je u hitnom načinu rada, elektromagnetna zavojnica je bez struje (bez elektromagnetne sile).

Unutrašnje 65Mn čelične kompresijske opruge se šire prema van, gurajući dvije kočione papučice u obliku luka da se okreću prema van. Smole-azbestne frikcione obloge na papučama se čvrsto stežu uz unutrašnji zid kočionog bubnja prečnika 160 mm.

Trenje između obloga i bubnja stvara 80 N·m (podesivo 60–100 N·m) kočionog momenta, brzo apsorbirajući inerciju rotirajućeg mehanizma za usporavanje ili zaustavljanje opreme i zadržavanje tereta u nepokretnom stanju kako bi se spriječilo slučajno kretanje.

1.2 Otpuštanje kočnice (radno stanje)

Kada oprema treba da radi, jedno-fazni AC elektromagnetni kalem (220V/380V) se napaja, stvarajući snažnu elektromagnetnu privlačnost.

Elektromagnetna sila povlači armaturu i mehanizam za povezivanje, savladavajući silu opruge kako bi uvukla kočione papuče prema unutra. Između obloga i bubnja formira se precizan razmak od 0,4-0,6 mm.

Bubanj kočnice se slobodno okreće zajedno sa osovinom opreme, omogućavajući mehanizmu transmisije da radi normalno bez trenja.

1.3 Hitan odgovor (Stanje greške)

U slučaju gubitka struje, oštećenja zavojnice ili signala za hitno isključenje, elektromagnetna sila se trenutno raspršuje.

Kompresijske opruge se vraćaju za manje od ili jednako 0,25 sekundi, pokrećući papuče kočnice da ponovo-pritegnu bubanj-uključujući puni kočioni moment kako bi se oprema brzo zaustavila i eliminisali sigurnosni rizici.

Podrška za dizajn ključa

Podešavanje zazora vijčanog tipa - kompenzira habanje obloge, održavajući stabilne performanse kočenja.

Epoksidni-namotaj serije MWZ i poklopac otporan na prašinu/vodootporan IP54 osiguravaju pouzdanost u prašnjavim/vlažnim okruženjima.

2. Tipične primjene

MWZ160-80 je pogodan za male-do-srednje rotirajuće mašine (100-500 tona tereta) koje zahtijevaju kompaktno kočenje koje nije potrebno za održavanje, sa osnovnim primjenama u:

2.1 Svjetlosna oprema za podizanje i vitlo

Mala električna vitla (1-5 tona): Koristi se u radionicama, gradilištima i logističkim dvorištima-omogućava stabilno kočenje tokom podizanja/držanja tereta i zaustavljanje u nuždi kako bi se spriječilo proklizavanje tereta.

Lagani kranovi i električne dizalice: kranovi, male portalne dizalice (5-10 tona) i električne dizalice-osiguravaju precizno pozicioniranje robe i sigurno gašenje tokom održavanja.

2.2 Transportni sistemi

Laki trakasti transporteri (širina pojasa 400–600 mm): Primjenjuje se u preradi hrane, linijama za pakovanje i malim-prevozima materijala-omogućujući nesmetan početak-zaustavljanje i izbjegavanje prosipanja materijala.

Roller Conveyors: Laki-do-valjkasti transporteri srednjeg opterećenja u montažnim linijama i logističkim centrima-koji podržavaju segmentno kočenje kako bi se spriječili sudari radnog komada.

2.3 Opće industrijske mašine

Pomoćni alati za mašine: Mehanizmi pomoćnog prijenosa strugova, glodalica i brusilica-omogućavaju brzo kočenje kako bi se osigurala preciznost obrade i sigurnost rukovaoca.

Mali ventilatori i pumpe: Ventilatori za ventilaciju, pumpe za vodu i zračni kompresori-smanjuju vrijeme inercije tokom gašenja i štite opremu.

2.4 Građevinske i poljoprivredne mašine

Male građevinske dizalice: Dizala materijala i pomoćna dizalica na gradilištima-koji se oslanjaju na kočenje-isključeno kako bi se osigurao siguran vertikalni transport.

Poljoprivredna mehanizacija: Pomoćno kočenje za male kombajne, transportere za žito i poljoprivredna vitla-prilagođavajući se vanjskim prašnjavim okruženjima putem poboljšane zaštite serije MWZ.

Prednosti jezgra aplikacije

Kompaktna veličina (15–20 kg) odgovara opremi sa ograničenim prostorom za instalaciju.

Jednostavno održavanje: Vijčane obloge se mogu zamijeniti za manje od ili jednako 10 minuta bez rastavljanja cijele kočnice.

Podesivi obrtni moment (60–100 N·m) prilagođava se različitim zahtjevima malog-do-srednjeg opterećenja.
