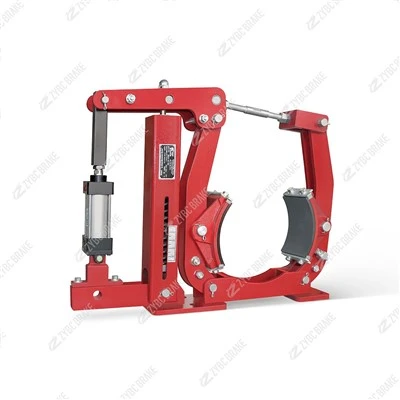

QWZ5-500/63 Pneumatska bubanj kočnica
QWZ5-500/63 je poboljšana normalno zatvorena pneumatska doboš kočnica koja odgovara Φ500 kočionom bubnju sa QG63 vazdušnim cilindrom. Sa automatskim balansiranjem zazora papuče, -sigurnim opružnim kočenjem i brzom{7}}promjenom bez-azbestnih obloga, široko se koristi na srednje teškim transporterima, lučnim dizalicama i metalurškoj opremi sa izvorom zraka za usporavanje i parkirno kočenje.
Opis
QWZ5-500/63 pneumatska bubanj kočnica
QWZ5: Šifra serije, Q=Pneumatska, W=Doboš kočnica, Z=Opružna zatvorena kvar-sigurna struktura, 5=poboljšana serija pneumatske bubanj kočnice nove generacije
500: Odgovarajući nazivni prečnik bubnja kočnice:Φ500 mm
63: Opremljen sa QG-63 jednodjelnim pneumatskim cilindrom (specifikacija cilindra 63#)
Opis proizvoda
2. Princip rada (Normalno zatvoren kvar-sigurno, opružna kočnica / zračno otpuštanje)
Isključenje zraka-/Stanje kočenja (parkiranje i zaustavljanje u nuždi): Nema ulaza komprimovanog vazduha; glavne kočione opruge čvrsto povuku kočione ruke, pritisnuti dve kočione papuče na Φ500 kočni bubanj da bi se generisao fiksni kočioni moment; automatsko zaključavanje ispod izvora zraka kvar za sigurnost opreme protiv klizanja.
Dovod zraka / otpuštanje kočnice (oprema radi):Kompresovani vazduh (0,5~0,7MPa) ulazi u cilindar vazduha QG63, klip cilindra se proteže kako bi se savladao predopterećenje opruge, gurnite kočione ruke da otvore papuče kočnice dalje od kočionog bubnja; doboš kočnice se slobodno okreće bez otpora trenja.
3. Glavni tehnički parametri
表格
| Stavka | Tehnički podaci |
|---|---|
| Usklađen kočioni doboš | Φ500mm |
| Potporni cilindar | QG63 standardni pneumatski cilindar, radni pritisak vazduha:0,5~0,7 MPa |
| Nazivni podesivi kočni moment | 3200~5000 N·m (podešavanje preko prednaprezanja opruge sa indikatorom skale) |
| Ambijentalna radna temp | -20 stepeni ~ +50 stepen, vlažnost okoline manja ili jednaka 90% |
| Radni ciklus | Standardni S3 povremeno 60%, maksimalna frekvencija prebacivanja Manja ili jednaka 900 ciklusa/h |
| Frikciona obloga | Ukopčaj-u ne-azbestnu polu-metalnu oblogu (tvrda/meka po izboru) |
| Izvršni standard | Montažna dimenzija: GB6333-86; Tehnički uvjeti: JB/T6406-2006 |
4. Osnovne strukturne prednosti
Automatsko blokiranje uređaja za jednaki razmak:-Razmak ravnoteže u realnom vremenu od dvije-bočne kočione papuče, nema čestog ručnog podešavanja zazora, izbjegavajte jednostrano povlačenje obloge i nenormalno trošenje.
Svi zglobovi šarki opremljeni su samopodmazujućom čahurom: nema redovnog održavanja mašću, visoka efikasnost prijenosa i dug vijek trajanja.
Zatvoreno zaštitno kućište opruge sa skalom momenta: Direktno očitajte vrijednost prednaprezanja opruge za pogodno podešavanje momenta kočenja.
Ukopčajte-brzu-zamjenu kočionih obloga: Zamijenite tarne pločice bez rastavljanja cijelog okvira kočnice, uvelike skratite vrijeme zastoja u održavanju.
Kompaktni QG63 cilindar: Brza reakcija, stabilne performanse vožnje na zraku, dizajn protiv curenja.
5. Dodatna oprema
K1: granični prekidač za otpuštanje kočnice; K2: Prekidač položaja zatvorene kočnice; K3: Prekidač za nadzor istrošenosti obloge
M: Automatski uređaj za kompenzaciju habanja obloge
S: Ručna poluga za otpuštanje u nuždi za održavanje na licu mjesta
6. Opseg primjene
- Za mašine sa stabilnim sistemom dovoda komprimovanog vazduha:
- Sigurnosno parkiranje i radno kočenje na glavi/repnom točku trakastog transportera (rudnik, transport u rasutom stanju)
- Srednja i teška portalna/portalna dizalica kolica, kočnica s mehanizmom za luffing
- Pomoćna oprema za metalurško valjanje, blokada usporavanja mašina za utovar u rasutom stanju
