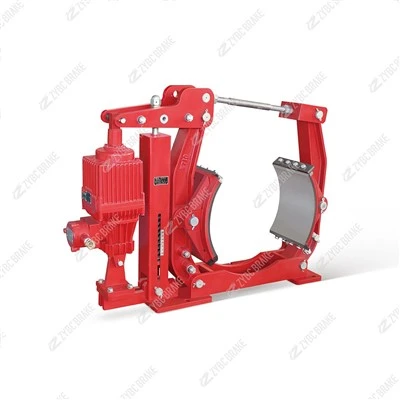

Elektro-hidraulične bubanj kočnice serije DYW zaštićene od eksplozije: metode ugradnje i odgovarajući pribor





1. Metode instalacije

Vatrootporne elektro-hidraulične bubanj kočnice serije DYW su sigurnosna kočna oprema namijenjena zapaljivim i eksplozivnim opasnim lokacijama kao što su podzemni rudnici uglja i hemijske fabrike, u skladu sa GB3836 standardima otpornosti na eksploziju{2}} (Ex d I za podzemni rudnik uglja, Ex d IIB T4 za hemijsko okruženje). Usklađen sa BEd elektro-otpornim na eksploziju-hidrauličnim potisnicima, vertikalna montaža potisnika prema gore je standardni raspored; prilagođeni horizontalni bočni nosači su dostupni za uski vertikalni prostor. Montažne dimenzije prate nacionalne standarde mehaničke industrije i podržavaju zamjenjivu zamjenu starih modela kočnica otpornih na vatru.

Standardna vertikalna instalacija

Čvrsto pričvrstite integralnu livenu kočionu osnovu na ravan, čvrsti potporni okvir pomoću-zavrtnja visoke čvrstoće protiv-zavrtnja. Osigurajte da su dvije kočione papuče simetrično raspoređene na obje strane kočionog bubnja, a da je središnja os okvira kočnice striktno koaksijalna s kočionim bubnjem kako bi se izbjeglo ekscentrično trenje, lokalno pregrijavanje i neravnomjerno trošenje obloge.

Montirajte noseći BEd protiv eksplozije-elektro-hidraulični potisnik vertikalno prema gore na zakretni krak kočnice. Garantujte da se potisnik potisnika kreće ravno bez otklona kako bi se proizveo stabilan potisak otvaranja kada je pod naponom. Sve vatrootporne spojne površine potisnika moraju se pregledati na ogrebotine, hrđu i deformacije prije montaže.

Ugrađeni-mehanizam za ravnomjerno-izjednačavanje poluga automatski održava ravnomjeran razmak između frikcionih obloga i bubnja s obje strane, smanjujući čestu ručnu kalibraciju i sprječavajući jednostrano povlačenje papuče.

Rezervirajte dovoljno radnog prostora u okruženju za zamjenu frikcionih obloga, podešavanje kočionog momenta, zamjenu ulja u potisniku i rutinski pregled vatrootporne konstrukcije.

Kompletno ožičenje{0}}otporno na eksploziju striktno u-isključenom stanju; koristite odgovarajuće vatrootporne kablovske uvodnice, pouzdano povežite žice za uzemljenje i ravnomjerno pričvrstite sve vijke razvodne kutije kako biste ispunili zahtjeve za otpornost na plamen.

Opciona horizontalna bočna montaža

Primjenjivo na mehanizme i opremu kolica otpornih na eksploziju-sa nedovoljnom vertikalnom visinom ugradnje. Za bočni raspored potrebni su posebni prilagođeni vatrootporni prijelazni nosači. Nakon montaže, ponovo provjerite nivo ulja za potisnik i resetirajte elastičnost opruge kako biste spriječili nepotpuno kočenje ili odgođeno otpuštanje. Standardni vertikalni BEd potisnici ne mogu se previše nagnuti; ugao nagiba ne smije prelaziti ±15 stepeni.

Core Explosion{0}}Obvezni zahtjevi za instalaciju otpornog na eksploziju

Svi zglobni zglobovi imaju samopodmazujući ležaj-bez održavanja-, nanesite litijumsku mast tokom montaže.

Prije probnog rada temeljito očistite mrlje od ulja, rđu i prašinu na površini bubnja kočnice; kontaminacija mašću će drastično smanjiti koeficijent trenja i sigurnost kočenja.

Podesite pred{0}}kompresiju glavne kočione opruge pomoću matica za podešavanje momenta da biste postavili traženi nazivni moment kočenja.

Princip{0}}bezbednog rada: Uključite BEd vatrootporni potisnik da otvorite kočione papuče i otpustite kočnicu; isključite snagu, glavna kočiona opruga gura obloge da stegnu bubanj za automatsko sigurnosno kočenje.

Zabranjena je zamjena originalnog vatrootpornog kućišta, kablovskih uvodnica i dijelova za brtvljenje običnim rezervnim dijelovima koji nisu-eksplozijski-otporni; oštećene vatrootporne spojne površine moraju se popraviti prije puštanja u rad.

Pouzdano ekvipotencijalno uzemljenje cijelog kočionog kompleta putem namjenskih vijaka za uzemljenje; zabranjena je neuzemljena instalacija u zonama eksplozije.

Izbjegavajte-dugotrajno prskanje vode, tešku prašinu i eroziju korozivnog plina na vatrootpornom kućištu potisnika.

Standardno napajanje: AC380V/660V/1140V, odgovarajući sistemi za distribuciju električne energije protiv mina i hemijske eksplozije-.

2. Standardni odgovarajući pribor

Core Explosion{0}}Funkcionalne potporne komponente otporne na eksploziju

Vatrootporni elektro-hidraulični potisnik serije BEd Ekskluzivna pogonska jedinica otporna na eksploziju- za DYW kočnice, u kompletu sa vatrootpornom razvodnom kutijom, brtvenim kablovskim uvodnicama i podesivim sklopom potisne šipke.

Poluga za ručno otpuštanje u nuždi Koristi se za ručno otvaranje kočnice tokom nestanka struje ili statičkog remonta opreme bez oštećenja vatrootporne strukture.

Prekidači graničnog položaja{0}}otporni na eksploziju Otkrivaju potpuno-kočena i potpuno otpuštena- stanja kočnice, prenose povratne signale u kontrolne ormare otporne na eksploziju{3}}za sigurnosnu blokadu i alarm za kvar.

Potrošni rezervni dijelovi

Učvrstite-Brzu-zamjenu bez-azbestnih frikcionih obloga steznih utikača-u strukturi za zasebnu zamjenu bez rastavljanja cijelog okvira kočnice; polu-metalne visoke-otporne na habanje obloge, opciono za tešku-opremu za često kočenje rudnika.

Kompletan komplet za podešavanje i pričvršćivanje Sadrži matice za podešavanje momenta, fino-podešavanje zazora, zavrtnje za zaključavanje, igle šarki i pomoćne opruge za ponovno postavljanje za dugotrajnu-rekalibraciju parametara.

Komplet za popravak zaptivki potisnika i specijalno hidrauličko ulje Otporne na vatru zaptivke klipa, prstenovi za prašinu, O-prstenovi i nisko{1}}hidraulična tekućina protiv habanja-za redovno održavanje potisnika i zamjenu ulja.

Rezervni plamenootporni namotaji potisnika Certificirani zamjenski namotaji statora za BEd potisnike kada dođe do izgaranja.

3. Opcioni prilagođeni dodaci otporni na eksploziju-

Specijalni horizontalni montirani vatrootporni prelazni nosači za kompaktni raspored kolica otporan na eksploziju{0}}.

Integrirani poklopci za zaštitu od prašine i kiše za otvorene-dizalice za skladištenje uglja i lučke{1}}dizalice otporne na eksploziju.

Okvir kočnice obložen antikorozivnim slojem i nerđajući čelik za-pričvršćivači protiv varnica za priobalne hemijske opasne zone od magle-.

Sklopovi za prigušivanje pufera za smanjenje vibracija i udara pri čestim ciklusima pokretanja{0}}zaustavljanja u okruženjima eksplozije.

Vjetrootporne pomoćne opružne komponente za vanjske šinske dizalice-otporne na eksploziju za povećanje kapaciteta protiv klizanja pri parkiranju pod jakim vjetrovima.
