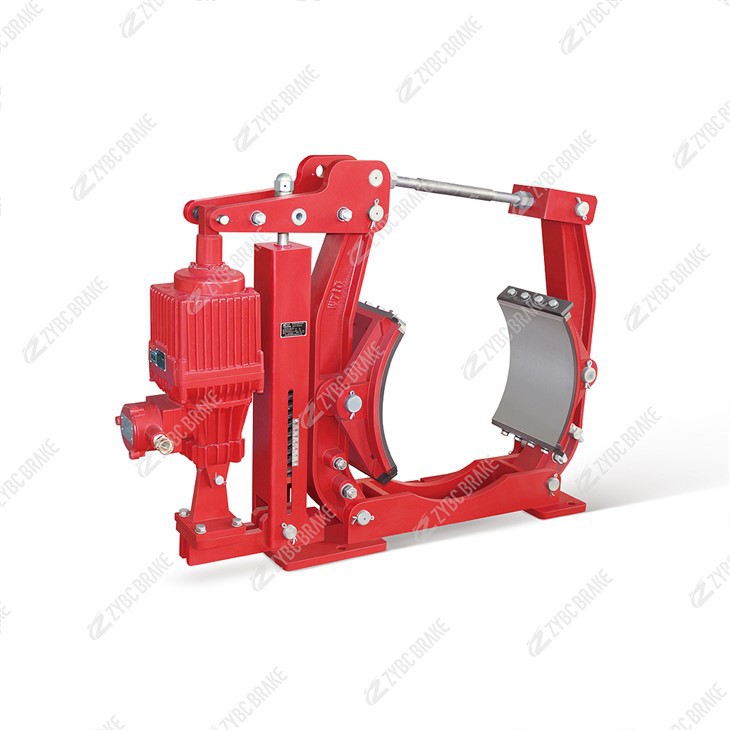

DYW400-1200(BEd121/6 DYW serija od eksplozije-Zaštićene elektro-hidraulične bubanj KOČNICE

DYW400-1200 (BEd121/6) je teška-zaštićena od eksplozije-elektro-hidraulične bubanj kočnice iz DYW serije, integrisana sa BEd121/6 od eksplozije{{9}zaštićenom od eksplozije {{9}elektrohidrauličnom komponentom{1} Odlikuje ga prečnik bubnja od 400 mm, raspon kočionog momenta od 1200 N·m i dizajn zaštite od požara, u skladu sa GB 3836/IEC 60079 standardima otpornosti na eksploziju{21}} (Ex d IIC T4 Gb/Ex tD A21 IP65 T135 stepen). Dizajniran za sigurno i pouzdano kočenje teške-opreme u opasnim okruženjima, široko se koristi u zapaljivim, eksplozivnim ili prašnim industrijskim scenarijima. Detalji njegovih osnovnih parametara, principa rada, ključnih karakteristika i tipičnih aplikacija su sljedeći:

1. Osnovni parametri

Kategorija parametra	Specifične vrijednosti
Model proizvoda	DYW400-1200 (BEd121/6)
Brake Type	Elektro-hidraulična bubanj kočnica sa-zaštitom od eksplozije (normalno zatvorena)
Drum Diameter	400 mm
Nazivni kočni moment	1200 N·m
Matching Thruster	BEd121/6 elektro-hidraulični potisnik sa zaštitom od eksplozije
Thruster Rated Thrust	1210 N (BEd121/6)
Thruster Rated Stroke	60 mm (BEd121/6)
Eksplozija{0}}Ocjena otpornosti na eksploziju	Ex d IIC T4 Gb (gasna zona); Ex tD A21 IP65 T135 stepen (zona prašine)
Nazivni napon (potisnik)	380V trofazni AC (opciono 220V AC)
Nazivna snaga potisnika	1,1 kW (BEd121/6)
Radna frekvencija	Manje ili jednako 1200 ciklusa na sat
Vrijeme odziva kočenja	Manje ili jednako 0,5 sekundi
Release Response Time	Manje ili jednako 0,6 sekundi
Zaštitna klasa	IP65
Raspon radne temperature	-10 do 60 stepeni
Težina opreme	≈180 kg
Standardi usklađenosti	GB 3836.2-2010, GB/T 18839-2019, IEC 60079

2. Princip rada

Kočnica ima dizajn "normalno zatvoren +{1}}zaštićen od eksplozije-hidrauličnog pogona", sa BEd121/6 potisnikom koji daje snagu. Njegov rad se oslanja na koordinaciju hidrauličkog potiska i sile kočione opruge, podijeljenih u tri osnovne faze:

2.1 Otpuštanje kočnice (napon-na pozornici)

Kada glavna oprema treba da radi, potisnik BEd121/6 zaštićen od eksplozije{2}} je pod naponom. Njegov ugrađeni-motor otporan na eksploziju-pokreće hidrauličku pumpu da generiše hidraulički pritisak od 12–16 MPa, gurajući potisnu šipku potisnika da se linearno proteže.

Potisna šipka prenosi silu na mehanizam poluge kočnice, sabijajući kočionu oprugu visokog -napona (legirani čelik 60Si2MnA) i pokreće dvije kočione papuče da se odvoje prema van od bubnja.

Između obloga kočnica (kompozit na bazi azbesta-bez smole-, otporan na habanje i visok-otporan na visoke-temperature) i kočionog bubnja se formira ravnomjeran razmak od 0,3–0,5 mm, što omogućava da se bubanj slobodno okreće uz rotirajuću osovinu opreme.

2.2 Uključivanje kočenja (napon-izvan pozornice)

Kada se oprema zaustavi ili se dogodi hitan slučaj, potisnik je bez{0}}napona. Hidraulički sistem oslobađa pritisak, a potisnik potisnika se uvlači pod dejstvom unutrašnje povratne opruge.

Opruga kočnice se brzo odbija, gurajući kočione papuče da se stegnu prema unutra prema rotirajućem kočionom bubnju. Trenje između obloga i bubnja stvara kočioni moment od 1200 N·m, usporavajući opremu dok se ne zaustavi i održavajući zaključano stanje.

U slučaju iznenadnog nestanka struje ili kvara potisnika, normalno zatvorena konstrukcija osigurava da se kočnica automatski aktivira, sprječavajući bijeg opreme u opasnim okruženjima.

2.3 Sigurnosni zaštitni mehanizmi

Zaštita od preopterećenja i pregrijavanja: BEd121/6 potisnik je opremljen termičkom zaštitom (F-klasa izolacije) koja prekida napajanje kada temperatura motora prijeđe 155 stepeni. Ugrađeni-reliferni ventil kočnice sprečava previsok pritisak hidrauličkog sistema, izbegavajući oštećenje komponenti.

Sigurnost{0}}otporna na eksploziju: Sve električne komponente (motor potisnika, senzor položaja) imaju vatrootporna kućišta sa minimalnim eksplozivnim prazninama (manjim ili jednakim 0,2 mm), sprečavajući unutrašnje iskre da zapale spoljne zapaljive gasove ili prašinu. Protiveksplozijske{2}}kablovske uvodnice brtve električne veze da blokiraju prodor plina/prašine.

Kompenzacija habanja: Ugrađeni-automatski regulator istrošenosti kompenzuje do 10 mm habanja obloge, održavajući dosljedan kočioni moment i razmak bez ručne kalibracije.

Interlock Control: Senzori položaja otporni na eksploziju{0}}daju "otpuštene" i "uključene" signale, omogućavajući blokadu sa glavnom opremom-osiguravajući da se host može pokrenuti samo kada je kočnica potpuno otpuštena i odmah se zaustavlja kada se kočnica aktivira.

3. Ključne karakteristike

Dvostruka{0}}zaštita od eksplozije: U skladu sa standardima otpornosti na eksploziju{0}} gasa i prašine, pogodan za opasna područja Zone 1/2 (zapaljivi plinovi kao što su metan, propan) i Zone 21/22 (zapaljiva prašina kao što je ugljena prašina, prašina žitarica).

Visoka pouzdanost kočenja: nominalni obrtni moment od 1200 N·m i obloge visokog trenja-bez azbesta- (koeficijent trenja μ veći od ili jednak 0,45) osiguravaju stabilno kočenje za tešku{4}}opremu (50-200 tona), izbjegavajući klizanje ili zanošenje.

Kompaktan i integriran dizajn: Potisak i tijelo kočnice su integrirani, smanjujući vanjske cjevovode i priključne tačke-smanjujući rizik od curenja i pojednostavljujući-montažu na licu mjesta u uskim opasnim prostorima.

Oštra-prilagodljivost okruženja: Stepen zaštite IP65, epoksidni premaz protiv-korozije i obloge otporne na-temperature (manje ili jednako 200 stepeni) prilagođavaju se vlažnim, prašnjavim i visokim{4}}uvjetima u rudnicima, hemijskim postrojenjima i čeličanama.

Low Maintenance: Modularni dizajn omogućava brzu zamjenu obloga i komponenti potisnika; Zapečaćeni kočioni bubanj sprečava prodor prašine, produžavajući radni vek na više od ili jednako 15.000 radnih sati.

4. Tipične primjene

DYW400-1200 (BEd121/6) je optimiziran za teška-opremu otpornu na eksploziju u opasnim industrijskim sektorima, sa osnovnim aplikacijama koje uključuju:

4.1 Rudarska industrija

Podzemne dizalice i trake za rudnike uglja: Koristi se kao glavna kočnica za rudničke dizalice od 50-100 tona i transportne trake za velike udaljenosti. Prilagođava se podzemnom-okruženju bogatom ugljenom prašinom-obijenom, osiguravajući sigurno kočenje tokom dizanja i transporta uglja-sprečavajući eksplozije plina uzrokovane električnim varnicama.

Mine Inclined Shaft Winches & Ore Transport Vehicles: Opremljen na vitlima sa kosim vratilom i vozilima za transport rude{0}}na šinu, pružajući pouzdano kočenje u slučaju nužde kako bi se izbjeglo odmicanje opreme ili izlijevanje rude u vlažnim, prašnjavim podzemnim uvjetima.

4.2 Hemijska i naftna industrija

Informacije o preduzeću Naziv preduzeća Chemical Plant Reactors & Material Conveyors: Kočnice za rotirajuću opremu kao što su reaktori, mikseri i transporteri opasnih materijala u hemijskim radionicama (okruženja zapaljivih gasova/pare, npr. linije za proizvodnju metanola, etilena). Dizajn{3}}otporan na eksploziju eliminiše izvore paljenja, osiguravajući siguran rad hemijskih procesa.

Mešalice i pumpe za cjevovode: Koristi se u kočionim sistemima miješalica rezervoara za skladištenje i cjevovodnih pumpi-visokog pritiska, otporan je na uljnu maglu, korozivne gasove i osigurava sigurnost-otpornu od eksplozije tokom obrade i transporta nafte.

4.3 Metalurška industrija i industrija prerade uglja

Čeličana sa malim/srednjim transporterima i oprema za hranjenje visokih peći: Kočnice za vagone sa lopaticama i mehanizme za napajanje visoke peći, izdržavaju visoke-temperature (manje od ili jednake 60 stepeni ambijenta) i okruženja sa visokom{2}}prašinom. Stabilno kočenje sprečava izlivanje rastopljenog čelika ili zaglavljivanje materijala.

Postrojenje za pripremu uglja za teške-drobilice i sita: Opremljen za drobilice uglja, vibrirajuća sita i transportne trake u postrojenjima za pripremu uglja (zona zapaljive ugljene prašine). Zaštita otporna-od eksplozije sprječava sagorijevanje prašine, osiguravajući kontinuiranu sigurnost proizvodnje.

4.4 Lučka i opća oprema za opasno okruženje

Luke otporne na eksploziju-Teretne dizalice i utovarne ruke: Kočnice za male-do-srednje eksplozivne-dizalice i krakove za utovar cisterni za naftu na terminalima za opasan teret. Otporan na prskanje soli i zapaljive pare, osiguravajući siguran utovar/istovar eksplozivne ili zapaljive robe.

Eksplozijsko-Agv vozila i teška-kolica za prijenos: Kočioni sistemi za-automatizovana vođena vozila (AGV) otporna na eksploziju i-teška transportna kolica u farmaceutskim fabrikama, fabrikama boja ili rastvarača-koji se prilagođavaju zapaljivim parnim okruženjima i osiguravaju siguran transport materijala.
