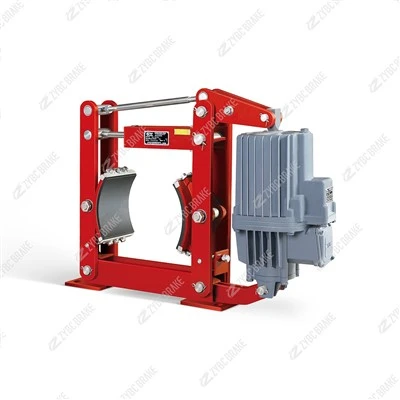

YWZ4-500/E121 Elektro-hidraulične bubanj kočnice

TheYWZ4-Elektro-hidraulična bubanj kočnica serije 500/E121je težak-normalno-zatvoreni kočioni uređaj dizajniran za industrijsku opremu ultra{2}}velike-tonaže. Isključivo je uparen sa elektro-elektrohidrauličnim potisnikom serije E121 (npr. ED121/6), isporučujući izuzetan kočioni moment, pouzdane performanse{11}}sigurne od otkaza i automatsko podešavanje zazora. Pogodno za ne-eksplozivna opća industrijska okruženja kao što su velike-dizalice, teški- transporteri, metalurške valjaonice i lučke mašine za rukovanje rasutim teretom, osigurava stabilno kočenje i precizno pozicioniranje za velike-opterećenje, visoke{17}}operacije.

---

Osnovne tehničke specifikacije

Parametar	Standardna vrijednost	Bilješke
Nazivni prečnik bubnja	500 mm	Optimizirano za velike{0}}dimenzije bubnja opreme za opterećenje
Nazivni kočni moment	4000–8000 N·m	Podesivo preko potiska potiska i prednaprezanja opruge; zadovoljava zahtjeve kočenja za ultra{0}}teška opterećenja
Odgovarajući model potisnika	E121 (npr. ED121/6, YT1-125Z/10)	Elektro{0}}hidraulični potisnik nominalnog potiska 12500 N
Zazor kočione papučice	1,0–1,5 mm	Automatski balansiran preciznim mehaničkim podešavanjem zazora
Materijal frikcionih obloga	Kompozit bez-azbesta-otporan na habanje-na visoke temperature	Koeficijent trenja veći ili jednak 0,38; nisko bledenje (manje ili jednako 12% na 250 stepeni); toplotni kapacitet veći ili jednak 1,2 kJ/(kg· stepen)
Radni napon	380V/660V 3-fazna AC	Kompatibilan s industrijskim električnim mrežama; dvostruki-napon opciono
Zaštitna klasa	IP54	Otporan na prašinu i vodu-otporan, prilagodljiv vlažnom/prašnjavom radnom okruženju
Radna temperatura	-20 stepeni do +55 stepeni	Stabilne performanse pod ekstremnim temperaturnim fluktuacijama
Debljina obloge (Original)	16 mm	Zamijenite kada se istroše na manje od ili jednako 3 mm; dizajn-otporan na habanje produžava vijek trajanja
Težina (bez potisnika)	~180 kg	Robusna struktura za teške{0}}operacije; standardizovani interfejsi za montažu

---

Ključne strukturne i funkcionalne karakteristike

Heavy Duty Fail-Sigurni normalno-Mehanizam

Kočenje-pokrenuto oprugom: Disk opruge velike-opruge visoke čvrstoće pružaju konstantnu, veliku silu stezanja kada je potisnik bez-napona, osiguravajući trenutno kočenje u nuždi u roku od manje od ili jednakog 0,6 sekundi pri gubitku snage ili kvaru potisnika-}kritično za opremu za ultraveliko opterećenje{5}

Elektro-hidraulično otpuštanje: E121 potisnik stvara visok hidraulički pritisak za guranje kočionih krakova, savladavajući snažnu silu opruge i glatko odvajajući kočione papuče od bubnja, izbjegavajući udar na opremu tokom pokretanja.

Precizno automatsko podešavanje razmaka

Opremljen više-uređajem za balansiranje zazora sa međusobno blokiranim zazorom koji automatski kompenzuje zazor između kočionih papučica i bubnja uzrokovanog habanjem obloge, održavajući razmak na 1,0–1,5 mm. Eliminiše opterećenje ručnog podešavanja i osigurava konzistentan kočioni moment čak i nakon-dugotrajne upotrebe.

Izdržljiv i{0}}dizajn otporan na habanje

Obujmice-na zadebljanim frikcionim oblogama: 16 mm originalne debljine sa kompozitnim materijalom otpornim na visoke-temperature i habanje-otpornim{3}}prikladnim za scenarije visokofrekventnog kočenja; brza zamjena bez rastavljanja cijelog tijela kočnice, smanjujući vrijeme zastoja u održavanju.

Pojačanje otporno na koroziju-: Telo kočnice prihvata pjeskarenje + tretman protiv -korozije prskanjem; pričvršćivači su vruće-pocinčani ili od nehrđajućeg čelika; Samopodmazujuća legura čahure na šarkama kočionih krakova-otporne na koroziju i smanjuju trenje za produženi vijek trajanja.

Sigurnosna blokada i poboljšanje stabilnosti

Konfigurabilni granični prekidač-otporni na eksploziju (opciono): Šalje-signale za otpuštanje/zatvaranje kočnice u realnom vremenu u glavni kontrolni sistem, sprječavajući pokretanje opreme prije potpunog otpuštanja kočnice i izbjegavajući pogrešan rad.

Ojačana struktura kočionog kraka: Usvaja integralni proces kovanja, sa zateznom čvrstoćom većom ili jednakom 600 MPa, osiguravajući da nema deformacija pod ultra-velikim momentom kočenja; optimizirani dizajn raspodjele naprezanja smanjuje vibracije i buku tokom kočenja.

---

Princip rada

Kočnica radi uopružno kočenje + elektro-hidraulično otpuštanjenačin rada, koji savršeno odgovara visokim-performansama potiska E121:

Otpuštanje kočnice (rad opreme): Kada se glavna oprema pokrene, potisnik E121 je pod naponom. Njegov motor pokreće hidrauličku pumpu za stvaranje visokog pritiska, gurajući potisnu šipku da se produži. Potisna šipka djeluje na ojačanu kočionu ruku, sabijajući disk oprugu velike snage-i odvaja papuču kočnice od bubnja{4}} omogućavajući opremi da radi nesmetano.

Primjena kočnice (zaustavljanje opreme/hitna pomoć): Kada se oprema zaustavi, potisnik gubi snagu. Hidraulički pritisak se brzo raspršuje, a kočiona opruga se vraća kako bi čvrsto povukla polugu kočnice, čineći zadebljanu frikcionu oblogu ravnomjerno stegnutu bubanj. Ultra-veliki kočioni moment brzo usporava i zaustavlja opremu, osiguravajući sigurno gašenje čak i pod punim-uvjetima opterećenja.

---

Tipične primjene

Široko se koristi u ne-eksplozivnim industrijskim okruženjima koja zahtijevaju ultra-kočenje s velikim opterećenjem:

Mosne dizalice-velike tonaže, portalne dizalice i kontejnerske dizalice

Teški{0}}tračni transporteri, elevatori i oprema za rukovanje rasutom materijalom

Metalurška oprema (npr. mašine za punjenje visokih peći, pomoćni sistemi za valjaonice)

Lučki terminali za rasuti teret i brodski istovarivači

Velike-rudarske mašine i građevinska oprema

---

Smjernice za održavanje

Dnevni pregled (5-10 minuta/smjena)

Provjerite integritet kočionog tijela, kočione papuče i obloge: nema pukotina, deformacija ili labavih zatvarača; odmah zamijenite oblogu ako je debljina manja ili jednaka 3 mm.

Provjerite mehanizam za automatsko podešavanje razmaka: Osigurajte fleksibilan rad bez zaglavljivanja; provjerite da li je razmak između papuče i bubnja unutar 1,0–1,5 mm.

Pregledajte odgovarajući E121 potisnik: Provjerite nivo ulja, curenje ulja i kablovske veze; osigurajte da nema nenormalne buke tokom rada.

Raspored periodičnog održavanja| Ciklus|Osnovni zadaci|Detalji i standardi ||-------|------------|---------------------|| 1 mjesec|Provjera podmazivanja i pričvršćivača|Nanesite mast na bazi litijuma na šarke i čahure kočnica; ponovo pritegnite montažne vijke (moment: 45–55 N·m za M16 vijke). || 3 mjeseca|Održavanje potisnika|Surađujte s održavanjem potisnika E121: Zamijenite hidraulično ulje (ISO VG46), ispustite zrak i pregledajte zaptivke na curenje. || 6 mjeseci|Gap Adjuster & Inspection opruge|Očistite i podmažite mehanizam za automatsko podešavanje razmaka; provjeriti zamor kočione opruge (bez deformacija ili pukotina); zamijenite oprugu ako se elastičnost smanji. || 12 mjeseci|Sveobuhvatni test performansi|Provesti test kočenja 1,2 puta nominalnog momenta; pregledati otpuštanje bubnja (manje ili jednako 0,15 mm, ponovo mašinu ako premašuje standard); provjerite ima li deformacije kočnice i popravite ako je potrebno. |

---

Uobičajeni kvarovi i rješenja

Fenomen greške	Mogući uzroci	Rješenja
Kočnica se ne može otpustiti	Nedostatak ulja za potiskivač, kvar motora ili blokada hidrauličkog kruga	Dopuniti ISO VG46 hidraulično ulje; ispitati izolaciju motora potisnika (veći ili jednak 1 MΩ); očistite hidraulički filter i cjevovod.
Nedovoljan kočioni moment	Istrošenost obloge, kvar regulatora zazora ili zamor opruge	Zamijenite frikcione obloge; popraviti ili zamijeniti uređaj za podešavanje zazora; zamijenite komplet kočionih opruga.
Nenormalna buka tokom kočenja	Labavi vijci kočionih krakova, neravnomjerno trošenje obloge ili deformacija bubnja	Zategnite vijke određenim momentom; zamijenite neravnomjerno istrošene obloge; re-mašinski bubanj ako istjecanje premašuje standard.
Sporo odziv kočnice	Vazduh u hidrauličnom sistemu ili istrošene zaptivke potisnika	Ispustite vazduh iz sistema okretanjem potisnika 3-5 puta; zamijenite stare zaptivke potisnika.
